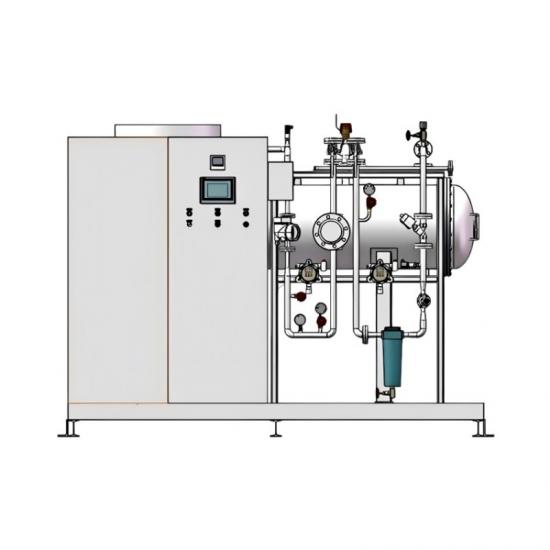

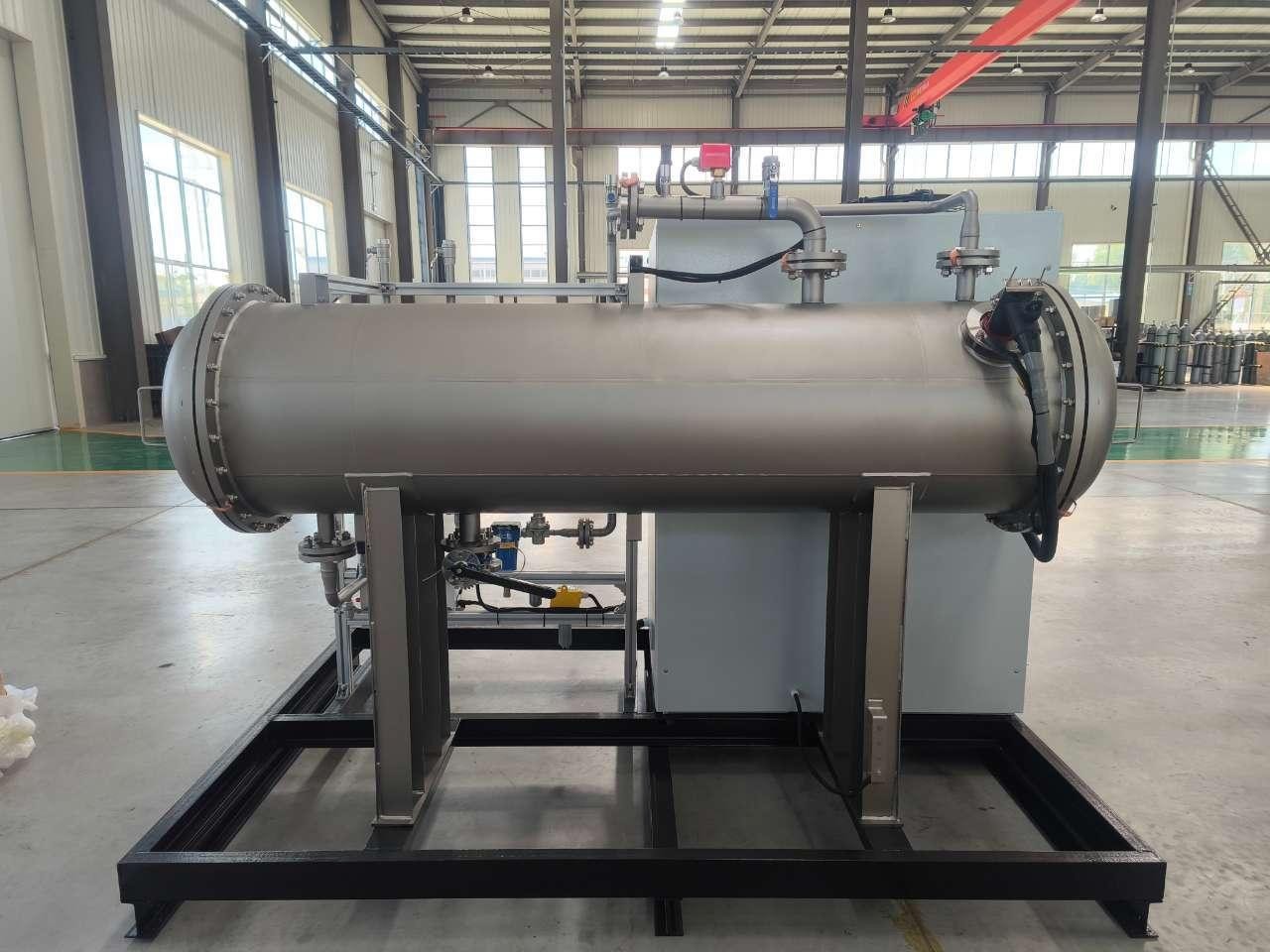

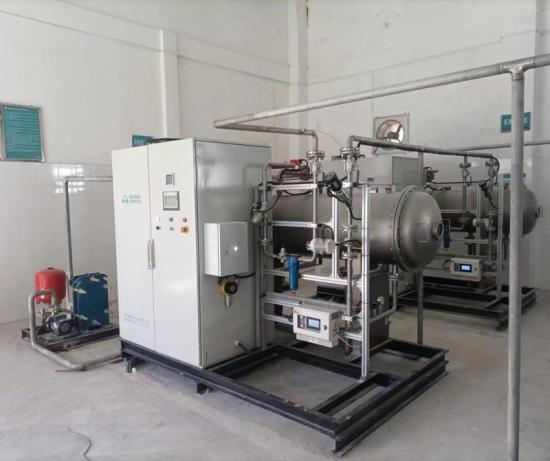

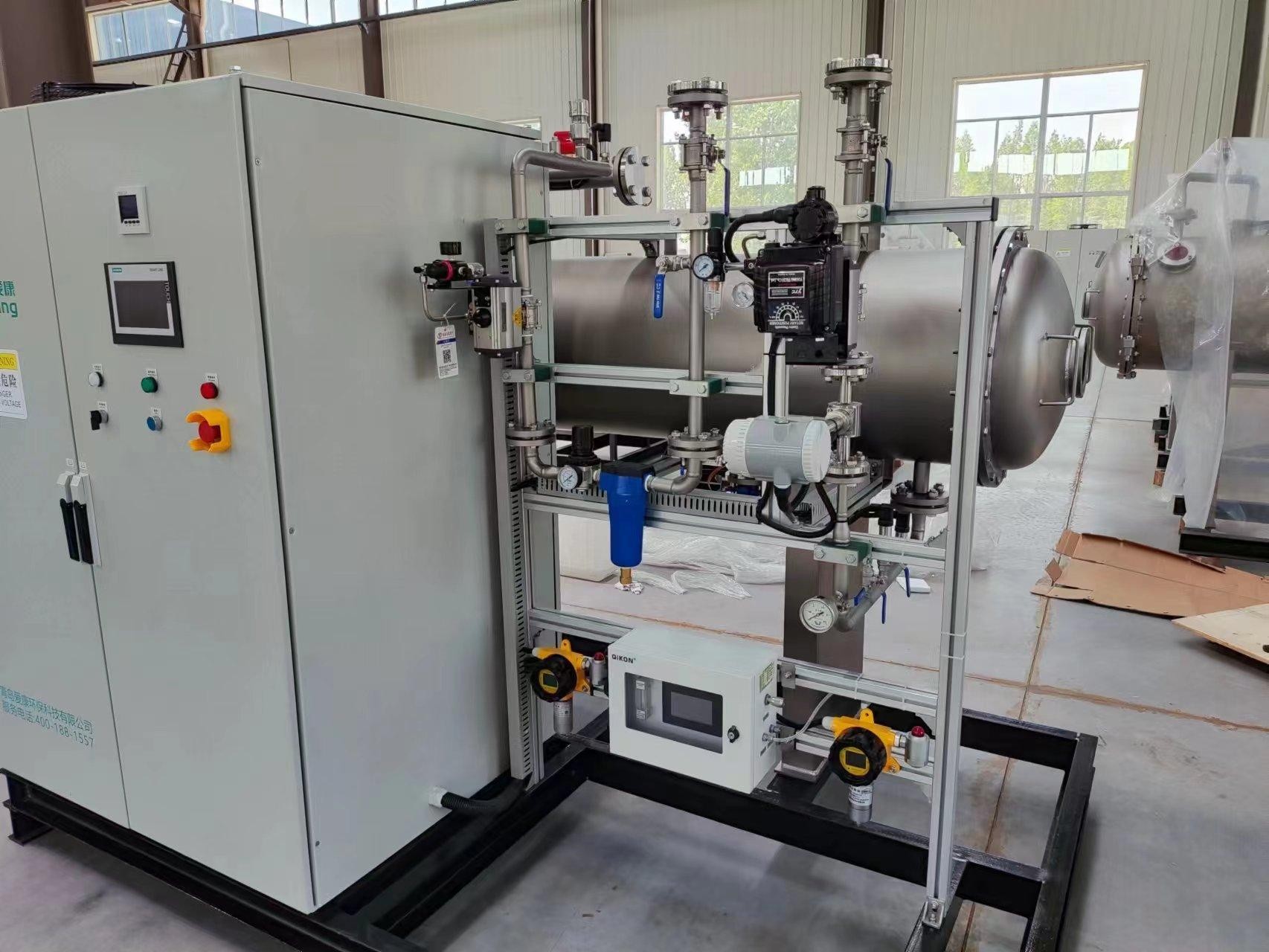

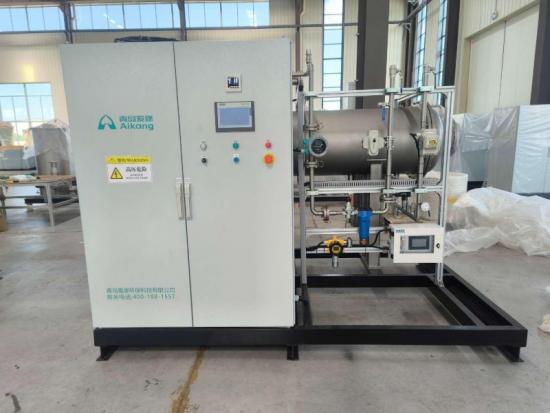

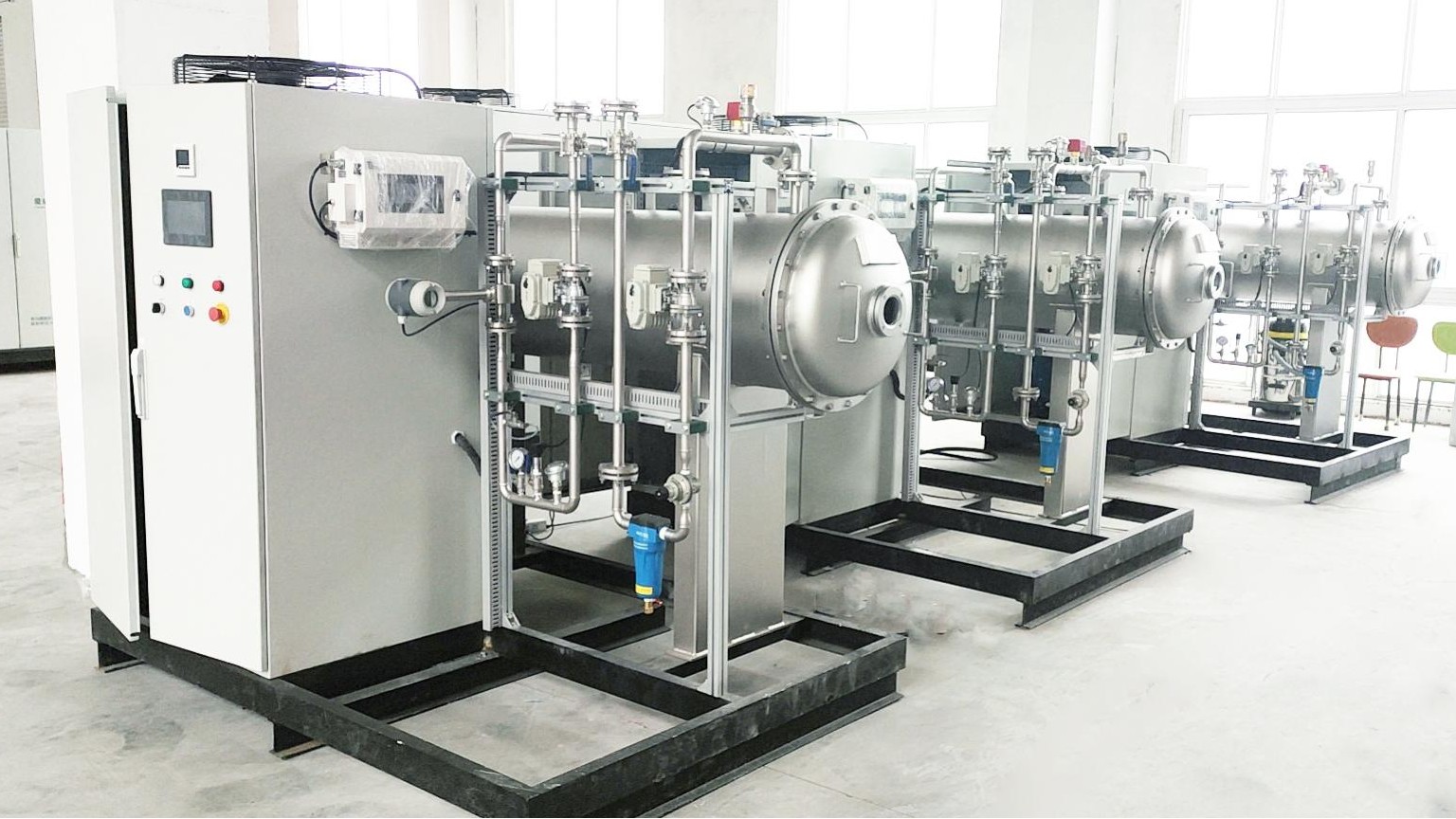

Générateur d'ozone intégré horizontal de grande taille à source d'air
Capacité d'ozone:
2kg/hConcentration d'ozone:
25mg/LDébit d'air:
81Nm3/hSource d'air:
AirConsommation d'énergie:
16-18 kwh/kg O3Volume d'eau de refroidissement:
≤8m3/hGénérateur d'ozone intégré horizontal de grande taille à source d'air
Brève introduction
Générateur d'ozone intégré horizontal de grande taille à source d'air La chambre et l'unité de génération d'ozone sont fabriquées en matériau 3l6L, le matériau global n'est pas inférieur à l'acier inoxydable 304 et les pièces d'étanchéité et d'isolation sont en PTFE et en caoutchouc fluoré.
L'armoire d'alimentation de l'ozone et la salle du générateur sont placées sur la même base. Toutes les canalisations et tous les instruments sont raccordés en usine. Ce système compact permet de réduire considérablement l'encombrement et le temps de construction sur site. La chambre du générateur horizontale est facile à entretenir et à observer, et la conception refroidie par air de l'alimentation à fréquence variable est sûre et fiable. Équipé d'un automate programmable Siemens de série, il peut être équipé de diverses vannes de contrôle automatique, notamment de température, de pression, de débit et de concentration, ainsi que de vannes de régulation, afin de minimiser la consommation d'énergie tout en répondant aux besoins des clients.
Les principaux composants d’une chambre de génération d’ozone sont les suivants :
1. Filtre à oxygène : élimine les impuretés et les particules de la source de gaz pour garantir la pureté du gaz entrant dans la chambre de génération, améliorant ainsi l'efficacité de la génération d'ozone et la durée de vie de l'équipement.
2. Régulateur d'oxygène : assurez-vous que la pression d'oxygène entrant dans la chambre de décharge corona est stable dans la plage souhaitée.
3. Soupape de décharge : afin d'empêcher la pression du système de dépasser la limite de sécurité, protégeant ainsi la sécurité de l'équipement et des opérateurs.
4. Vanne pneumatique marche/arrêt : elle est utilisée pour contrôler la marche/arrêt de l'oxygène et assurer le bon fonctionnement du processus de génération d'ozone.
5. Vanne de contrôle pneumatique : elle n'est pas seulement utilisée pour contrôler la marche/arrêt de l'oxygène, mais également pour réguler avec précision le débit et la pression de l'oxygène afin d'optimiser le processus de génération d'ozone.
6. Débitmètre à effet vortex : Instrument de mesure de débit couramment utilisé pour mesurer avec précision le débit d'oxygène dans la chambre de décharge corona. Le rôle des débitmètres à effet vortex est essentiel pour garantir la stabilité et l'efficacité du processus de production d'ozone.
7. Transmetteur de pression : C'est un capteur important utilisé pour surveiller la pression dans le système en temps réel, et convertir le signal de pression en un signal électrique et le transmettre au système de contrôle
8. Transmetteur de température : il est utilisé pour surveiller la température de l'ozone en temps réel et convertir le signal de température en signal électrique et le transmettre au système de contrôle.
9. Capteur de température de l'eau de refroidissement : Il permet de surveiller la température de l'eau de refroidissement en temps réel. L'eau de refroidissement a pour fonction d'évacuer la chaleur générée lors de la décharge corona, garantissant ainsi le maintien de la température de la chambre de décharge corona et des équipements associés dans une plage de sécurité.
10. Interrupteur de débit d'eau : Il s'agit d'un dispositif de sécurité important permettant de surveiller le débit d'eau de refroidissement et d'assurer le bon fonctionnement du système de refroidissement. Son rôle est essentiel pour éviter la surchauffe et les dommages matériels dus à un débit d'eau de refroidissement insuffisant.
11. Manomètre local : Assurez-vous que les opérateurs sont en mesure de surveiller et de contrôler la pression du système en temps réel.
12. Détecteur de concentration d'ozone : il est utilisé pour mesurer et surveiller la concentration d'ozone en temps réel.
13. Indicateur de point de rosée : il est utilisé pour mesurer et surveiller la température du point de rosée des gaz (généralement de l'oxygène) entrant dans la chambre de décharge corona en temps réel.
14. Vannes et plaque de base : Les vannes sont utilisées pour gérer et réguler le flux de gaz, généralement de l'oxygène ; et la base sert à soutenir et à maintenir le générateur d'ozone et ses composants associés.
Caractéristiques
| Taper |
Production d'ozone (kg/h)
2 % en poids 25 mg/L |
Débit d'air (Nm3/h)
2 % en poids 25 mg/L |
Consommation d'énergie
(kWh/kg O3) |
Eau de refroidissement
Volume (m³/h) |
Chambre du générateur
/Armoire d'alimentation Taille L*P*H (mm) |
Référence
Poids net (MT) |
Entrée d'air et
Sortie |
Entrée d'eau et
Diamètre de sortie |
| AKA-1KG | 1 | 41 | 16-18 | ≤4 | 2400*1600*1800 | 1.8 | DN25 | DN32 |
| AKA-1,5 kg | 1,5 | 61 | 16-18 | ≤6 | 2400*1600*1800 | 1.9 | DN25 | DN40 |
| AKA-2KG | 2 | 81 | 16-18 | ≤8 | 2400*1700*1800 | 2.1 | DN32 | DN50 |
| AK4-2,5 kg | 2,5 | 101 | 16-18 | ≤10 | 2400*1700*1800 | 2.3 | DN40 | DN50 |
| AKA-3KG | 3 | 121 | 16-18 | ≤12 | 2600*1900*2000 | 2,5 | DN40 | DN50 |
| AKA-3,5 kg | 3,5 | 141 | 16-18 | ≤14 | 2600*1900*2000 | 2.7 | DN40 | DN65 |
La chambre de génération d'ozone et l'armoire électrique sont conçues comme des unités séparées, Permettant un positionnement flexible et une installation facile. Convient aux générateurs d'ozone de grande taille.
